GammaVision伽马能谱分析软件

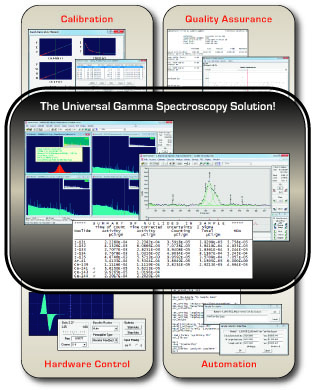

GammaVision Gamma Spectroscopy Software
GammaVision是一款功能齐全的γ能谱分析应用,适用于高低分辨率伽马能谱仪系统。它包含所有基本和高级功能,可实现准确一致的测量,其直观的界面简化了设置和操作。凭借包含的MCA控制、先进的谱分析功能、自动化日常操作、质量控制和可靠性,GammaVision非常适用于大型生产实验室、核电站、研究和教育、自动化监控系统以及许多其他应用。

GammaVision 8.10的新功能
新!   支持64k通道谱
新!   分析报告中的本底校正表
新!    除计数不确定性外,基于总不确定度的ISO-11929活度范围
新!   使用定向(强制)峰值拟合方法改进峰值干扰和本底校正
新!    当使用兼容的MCA时,同时符合、反符合和全谱采集合并在单个谱文件中
新!    /ORTEC ANSI N42.42文件(20062012标准)
  • 资料 +

  • 更多信息 +


    兼容性

    • 可在最常见的PC环境中运行 - 64位Windows 10、8.1和7 Pro
    • 多种语言:英语、德语、中文、法语和俄语
    • 广泛的分析和检测限功能,以适应各种应用
    • 可选的报告生成器,MS Access数据存储和水晶报表,用于丰富自定义报告

    流程效率

    • 集成硬件控制
    • 自动化脚本,用于一致的测量过程
    • 使用向导和交互式编辑器简化校准
    • 可自定义的谱显示,可在采集和详细峰值评估期间进行“实时”更新

    权威结果

    • 符合ANSI N42.14、ANSI N13.30和ISO/DIS 11929等行业标准
    • 质量控制报告、趋势分析和可选的仪器违规锁定
    • 用于限制访问指定功能的安全性
    • 可供选择的全面V&V测试结果

    谱分析
    GammaVision的核心目的是使用高低分辨率伽马能谱测量系统准确识别和量化放射性物质。此过程需要准确的系统校准和分析设置、强大的峰值搜索和拟合算法,以及对本底、峰值干扰、衰减、报告单位和其他因素的各种校正。同等重要的是还要遵守报告测量不确定度和检测限的法规和标准。

    GammaVision可确保准确性、效率和符合标准。

    主要分析功能:

    • 符合标准:ISO/DIS 11929、ANSI N42.14、ASTM E181
    • 所有分析参数和最多9个用户自定义参数的总不确定度传播
    • 分析参数:峰值搜索灵敏度、最大峰值不确定度、峰值匹配宽度、分数限制和关键线测试、固定通道的本底确定或峰宽分数、多峰峰值解卷积范围、检测限峰值范围、自动能量重新校准标准等等!
    • 用户定义的核素库,包括关键线、峰值活度和MDA标准
    • 19种MDA方法:ORTEC MDA、ORTEC临界水平、抑制MDA、KTA规则、日本2-西格玛限制、日本3-西格玛限制、居里检测限、RISO MDA、ORTEC LLD、峰面积、空气监测 - GIMRAD、监管指南4.16、美国计数实验室、DIN 25 482.5检出限、DIN 25 482.5检测限、法国EDF、NUREG-0472、ISO-11929决策阈值(临界水平)、ISO-11929检测限(MDA)
    • 可选择在没有合格峰值的情况下计算核素活度(定向拟合)
    • 图形峰值拟合和残差显示
    • 可自定义报告
    • 应用程序特定的分析引擎
      • WAN32: 具有少量可能核素的简单谱
      • GAM32: 具有大量可能核素的简单谱
      • ROI32: WAN32,添加了用户定义的感兴趣区域
      • ENV32: 具有大量可能核素的复杂谱
      • NPP32: 具有少量或充分表征的核素混合物的复杂谱
      • NAI32: 低分辨率(闪烁体)谱分析
    • 峰值搜索方法
      • 由库驱动的寻峰分析
      • 二分法(“Mariscotti”)
      • 用户定义的感兴趣区域
    • 分析校正
      • 与核素相关或无关的本底/空白减法
      • 部分或完全峰拟合(解卷积/峰剥离)
      • 从收集时间、在收集期间和采集期间的核素衰变
      • 随机和级联符合
      • 增益/能量校准偏移
      • 内部和外部吸收
      • 相对几何外推
      • 峰值加权平均核素活度

    校准
    精确校准对于正确的峰识别和定量至关重要 - 特别是对于具有紧密重峰的复杂谱。对于某些系统来说,这可能是一个繁琐且耗时的过程,但使用GammaVision的校准向导可使该过程变得异常简单。只需获取谱,加载校准库和源证书,校准即可完成!

    校准也可以作为常规计数或QA过程的一部分进行自动化。

    主要校准功能:

    • 校准类型
      • 通道和能量 - 二次拟合
      • 能量和峰形(FWHM) - 二次拟合
      • 能量和效率 - 整个能量范围内的自然对数多项式拟合;或对单独高能和低能区域的线性、二次和点对点插值拟合
      • 峰值到总量(级联求和)
    • 校准过程
      • 自动能量校准(美国专利号6,006,162)
      • 校准向导
      • 半自动和手动/交互式
      • 使用作业功能进行自动化
      • 分析期间的自动能量校准调整
    • 校准报告和图形显示

    质量保证
    定期检查仪器的性能非常有必要,这可以确保在分析样品时系统正常运行。法规、标准或审核结果的其他监管机构可能要求进行这些检查。最低性能指标应包括系统校准参数的验证、定义验收的限值以及超出这些限值时的警告。趋势控制图也适用并且对于一些应用来说正式需要。

    主要质量保证功能:

    • 符合ANSI N13.30和ANSI N42.14标准
    • 参数监控
      • 本底计数率
      • 总源活度
      • 谱与库的总峰值能量差
      • 平均实际与校准FWHM比
      • 平均实际与校准FWTM比
      • 数据库中可用的单个峰值详细信息
    • 低/高警告和最小/最大违规限制与可选的探测器锁定功能
    • 质量保证报告和趋势图

    用户界面和可靠性
    GammaVision提供直观的用户体验,MCA仿真器“谱窗口”是操作的重点。它简化了常规过程(如硬件控制和计数率/峰值评估),但也提供了更高级的操作(如校准、QA和谱分析),最常用的功能可通过“热键”或工具栏按钮进行快速访问。

    谱视图提供基本MCA仿真所需的所有工具,包括硬件控制、峰值导航和缩放功能、感兴趣区域评估、交互式峰值搜索、用于比较的谱叠加、用于识别核素共同峰值的同位素标记、其他谱的求和/减法和谱平滑。它还允许用户设置对配色方案和谱数据视图的偏好。

    为便于访问谱,GammaVision的多探测器接口(MDI)模式可以显示多达16个交互式窗口(8个实时探测器和来自谱文件的8个谱),这些窗口可以进行独立操作。此外,通过从单个命令同步开始、停止和清除操作,可以启用多个探测器以实现高效的操作。

    谱通常采用脉冲高度分析(PHA)模式收集,所得数据将被存储在与脉冲高度相关的通道中。GammaVision还可以在“列表模式”存储数据或与时间相关的事件,并能够在采集后按用户定义的时间范围过滤事件。该过程允许以较短的时间间隔扫描长时间采集,以精确地识别何时检测到活度或查看特定的感兴趣时段。

    如果使用标准的“开始时询问”选项,基本样品测量是一个简单的过程。只需检查每次测量所需的用户输入,系统会在采集开始时提示用户选择适用的文件或输入样本数据。还可以设置其他选项以自动保存和分析谱并打印分析报告。

    主要用户界面功能:

    • 查看谱
      • 最多可同时查看8个实时探测器和8个保存的谱
      • 采集期间实时更新显示。
      • 放大/缩小,独立于全谱窗口
      • 用户定义的谱属性:颜色、数据点
    • 交互式ROI/峰值计算
      • 峰中心道、形状、总/净面积和不确定性的活度
      • 可变数量的本底通道
      • 提高了当峰中心道落在两个通道之间时的FWHM精度
    • 高级功能
      • 快速Mariscotti峰值搜索,立即标记感兴趣的区域
      • 以列或段落格式显示的感兴趣区域(ROI)报告
      • 具有峰值幅度估计的同位素标记,以确认峰值源
      • 通过ROI、库能量或峰值搜索选项交互式“跳转到峰值”
      • 谱叠加,可直接与参考进行目测比较
      • 通过通道求和或剥离来组合谱
      • 谱平滑以改善统计上的欠佳峰形
      • 列表模式谱按时间范围过滤
      • “开始时询问”的基本测量过程
    • 安全
      • 菜单级密码保护
      • 探测器可由所有者锁定

    自动化
    虽然工具栏和菜单选项简单直观,但这种操作方法并不能保证频繁或由不同人员进行测量时通常所需的一致性处理。在这种情况下,可以使用称为“作业”的简单文本脚本来实现更结构化的方法。此功能可以提前定义流程的每个细节,或者通过自定义用户界面动态创建流程的每个细节。几乎所有硬件命令、分析参数和所需的测量过程都可被编程,以便每次都能获得一致和可靠的结果。

    主要自动化功能:

    • 简单的文本脚本无需操作者具备编程经验
    • 定义和设置任何分析参数或提示用户输入
    • 所有硬件控制功能均可用
    • 作业可以由自定义数据输入接口动态生成
    • 自定义变量可用于高级编程
    • 运行外部应用程序以设置参数并自动化数据集成

    硬件控制
    硬件和软件之间的接口通过ORTEC CONNECTIONS架构提供,该架构在本地网络上可支持多达250个探测器。该应用层包含软件应用程序控制MCB(多通道缓冲器)仪器所需的所有硬件驱动程序和通信协议。通过与GammaVision和其他标准ORTEC应用程序集成的MCB属性页,可访问硬件控件。Windows 10、8.1和7 64位硬件兼容性适用于所有使用USB和TCP/IP连接协议的ORTEC仪器。依赖于主机的仪器(如插卡或USB设备)可以选择通过本地MCB服务器在网络上共享,从而可以从远程位置完全控制仪器。

    关键硬件控制功能:

    • 列表模式数据采集1
    • 高压控制
    • 曲线和微调增益调整
    • 零点和增益稳定器
    • SMART-1探测器功能
    • ZDT无损计数校正
    • 模拟和数字放大器滤波器
    • 自动和手动优化
    • 换样器控制
    • Insight®示波器模式
    • 便携式仪器的电池电压监测
    • 状态监测
    • 采集预设,包括实时间和活时间、ROI峰值、ROI积分、峰值不确定度或MDA
  • 订购信息 +


    型号

    描述

    A66-BW

    适用于WindowsGammaVision γ能谱分析软件。包括独立或第一个网络副本和二进制使用许可证。

    A66-BVW

    带有测试结果(A66-VW)的GammaVision软件(A66-BW)。

    A66-NW

    GammaVision单次使用网络副本。需要当前版本的A66-BW例如:对于三站网络,请订购一份A66-BW和两份A66-NW

    A66-UW

    GammaVisionA66-B32A66-BWA66-NW更新到最新版本的GammaVision

    A66-UVW

    带有测试结果(A66-VW)的GammaVision软件更新(A66-UW)。

    A66-GW

    GammaVision的其他硬拷贝文档。

    A66-VW

    GammaVision VV测试结果和验证证书。

    A66SV-BW

    适用于WindowsGammaVision γ能谱分析软件(仅限闪烁体选项)。

    A66SV-NW

    GammaVision单次使用网络副本(仅限闪烁体选项)。需要当前版本的A66SV-BW

    A66SV-UW

    GammaVisionA35-B32ScintiVision)或A66SV-BW模块更新到当前版本的A66SV-BW
