HPGe辐射探测器选件和附件

  • 探测器附加选件 +


    集成低温冷却系统选件(-ICS、-ICS-E)
    集成低温冷却系统(ICS)低温恒温器配备有低温冷却器,不受不完全回温循环的影响。与使用标准型低温恒温器探测器的典型三天损失不同,ICS可以立即重新冷却,最大限度地减少因回温而损失的任何时间。ICS可配备内部前置放大器(-ICS)或外部前置放大器(-ICS-E)。
    适用于-ICS的兼容探测器类型:GEM
    适用于-ICS-E的兼容探测器类型:GEM、PROFILE、GMX

    集成低温冷却低本底系统(-ICS-LB)
    低本底探测器配有内置前置放大器、高纯铝端盖、高纯铝窗、高纯铝内杯,以及用于ICS集成低温冷却系统的低本底铜安装座。较低的本底材料可在特定计数时间内降低最小可探测活度(MDA),这为在低本底应用中增加样品通量提供了另一种方法。
    兼容的探测器类型:GEM

    SMART-1选件 (-SMP、-SMN)
    SMART-1选件用于监控和报告重要的系统功能,还可保存验证码并在稍后报告该验证码。它包括高压,因此所有仪器都不需要外部高压电源。SMART-1采用坚固的ABS模塑塑料外壳,并通过模塑应变消除密封电缆牢牢地固定在探测器端盖上。这可避免探测器因水泄漏到高压连接器中而受到严重损坏。SMART-1可以放置在任何方便使用的位置,不会干扰屏蔽或其他安装硬件。
    适用于-SMP的兼容探测器类型:GEM、PROFILE、安全保障GEM、Actinide-85
    适用于-SMN的兼容探测器类型:GMX、GLP、安全保障GLP

    超高计数率前置放大器选件(-PL)

    超高计数率前置放大器(晶体管复位前置放大器)可在1 MeV下处理高达1,000,000个计数/秒的输入计数率,并具有无反馈电阻的额外优势。 兼容的探测器类型:GEM、PROFILE、GMX

    恶劣环境选件(-HE)
    恶劣环境选件是一个坚固的碳纤维端盖,配有密封的电子设备外壳,并带有可更换的干燥剂包,用以确保电子设备保持100%干燥并指示何时需要更换干燥剂包。直径为76 mm或更大PopTop封装设计中的GEM系列探测器可配备此选件。
    兼容的探测器类型:GEM、PROFILE、GMX

    远程前置放大器选件(-HJ)
    此选件让所有前置放大器和高压接头位于屏蔽之外,并将前置放大器和高压滤波器从Ge晶体“视线”移出。对于低本底应用,此选件消除了可能增加屏蔽内部本底的任何可能的前置放大器或高压滤波器组件。
    兼容的探测器类型:GEM、PROFILE、GMX、GWL

    低本底碳纤维端盖选件(-RB、-LB-C和-XLB-C)
    低本底碳纤维端盖与Al、Mg和Cu一样坚固,产生的本底少,不腐蚀,并且可以检测低于10 keV的能量。这种较低的本底材料可在特定计数时间内降低最小可探测活度(MDA),这为在低本底计数应用中增加样品通量提供了另一种方法。碳纤维的较低Z可提供低能量窗口,而不会产生在大多数合金中发现的额外本底。
    兼容的探测器类型:GEM、PROFILE、GMX

    铍窗选件(-B)
    提高了3至5 keV之间的性能。
    兼容的探测器类型:PROFILE

    铝窗选件(-A)
    如果感兴趣的能量超过20 keV,则可以选择全铝端盖。
    兼容的探测器类型:GMX

    碳纤维窗选件(-CW)
    碳纤维窗口可用于大于约8 keV的能量。虽然这个窗口不能通过所有较低的能量,但碳纤维的Z比Al低,并且不存在任何与Be相关的危险。
    兼容的探测器类型:GMX

    低本底井(-LB-AWT和-XLB-AWT)
    低本底井型探测器配有无氧高电导率(OFHC)铜端盖,带有0.02英寸壁厚的低本底高纯度铝井管。
    兼容的探测器类型:GWL

  • 铅屏蔽 +

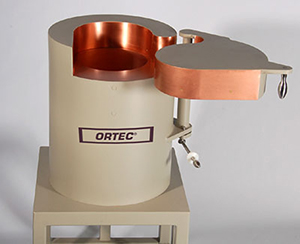

    HPLBS High Performance Low Background Lead Shield for Radiation Detector
    HPLBS
    高性能低本底屏蔽
    HPULBS High Performance Ultra Low Background Lead Shield for Radiation Detector
    HPULBS高性能超低本底铅屏蔽

  • 其他配件 +


    HT-1 Heater Tape
    HT-1 加热带
    Detector Interface Module (DIM) (SMART-1) (SMART-INTERFACE)
    探测器接口模块(DIM) 或 (SMART-INTERFACE 和 SMART-1)
    ORTEC Model 469 for connection of ORTEC detector to other manufacturer's power supply
    469 用于将ORTEC探测器与其他制造商的高压电源连接在一起,高压电源应配备保护电路,在开路条件下,高压打开;在短路条件下,高压关闭。包括适配器电缆。
    SENSADPTR need to connect vent line to Multi Orientation (MOD) Dewar
    SENSADPTR 用于将排气管连接到多方位(MOD)杜瓦瓶。
    PTPA need to adapt VVO-2 to access vacuum in ORTEC PopTop Radiation Detector
    PTPA 是使VVO-2型号适合进入PopTop封装设计中真空的两个方案之一。
     PTVSO used to adapt VVO-2 to access vacuum in ORTEC PopTop Radiation Detector
    PTVSO 是使VVO-2型号适合进入PopTop封装设计中真空的两个方案之一。
    TL liquid nitrogen transfer line
    TL-3, 6, 9, 12, 15, 18, 21, 24液氮输送管线,具有不同的长度(英尺)。
    [一端为3/8英寸至3/8英寸接头,另一端为1/2英寸SAE 45度接头。]
    VL liquid nitrogen vent line
    VL-6, 9, 12, 15, 18, 21, 24, 30排气管用于液氮填充,具有不同的长度(英尺)
    ORTEC Model 496 Heater Tape Temperature Controller
    496D 用于控制加热带的温度。
    496D-1 包括496HT-1
     596A Temperature Controller
    596-A 温度控制器,用于特殊低温恒温器内部的加热元件。
    729A Liquid Nitrogen Level Monitor
    729A液氮液位监测仪
    Dewar
    DWR-30 升杜瓦瓶
    DWR-30-OP 升偏口杜瓦瓶
    STD 50L 50-升杜瓦瓶
    Cryosecure Compressor Power Controller

    Cryosecure 压缩机电源控制器。

    810292 Sieve Pill pumping agent for ORTEC PopTop Radiation Detector vacuum interface
    810292 或“分子筛”丸,用于PopTop真空接口
    VVO-1 adapts VVO-2 to access vacuum in ORTEC Streamline Radiation Detectors
    VVO-1使VVO-2适合进入非PopTop低温恒温器中的真空。
    VVO-2 vacuum valve operator and the tooling for any ORTEC Radiation Detector vacuum connection
    VVO-2 真空阀控制组件和ORTEC工具,适用于任何ORTEC真空接口。(可能需要适配器。)
    B/PFA for Pressure Filling Dewar
    B/PFA-1.2, 3.0, or 5.0 HF用于压力填充不同容量的便携式杜瓦瓶。
    CRE Cooling Rod Extension
    CRE-1 4-英寸冷却加长棒;用于带有冷指的探测器。包括铟箔垫片。
    Fill Funnel for filling Portable Dewar
    填充漏斗 用于填充便携式杜瓦瓶,配有便携式探测器系统,根据杜瓦瓶尺寸,具有不同长度的填充管。
    WD Withdrawal Device
    WD/30  WD-50 抽取装置,适用于不同尺寸的杜瓦瓶。杜瓦瓶不包括在内。
    LNP Probe for 729A
    LNP-7D 探头,用于729A;适合标准的7.5升和13升桶(SLPSPS4)型杜瓦瓶。
    LNP-30B 较长,盖子略有不同。

    LNP-30 Probe for 729A
    LNP-30D-2 带有LN2转移环的探头,用于729A。适合1.5英寸直径的低温恒温器(例如,CFG-PH4CFG-PV4)。需要DWR-30DWR-30-OP
    LNP-30D-3 带有LN2转移环的探头,用于729A。适合1.25英寸直径的低温恒温器(例如,CFG-SHCFG-SV)。需要DWR-30DWR-30-OP
    NTC/30 for Pressure
    NTC/30 (如图)用于压力填充30L桶式杜瓦瓶。
    型号 NTC/7.5B, NTC/13,  NTC/15B 适用于不同尺寸的杜瓦瓶。
    NTC for pressure filling dewar
    PFB-MOD3L and PFB-MOD7L 压力填充转接器,适用于不同尺寸的多方位杜瓦瓶。
    LNTC Liquid Nitrogen Transfer Collar
    LNTC1.5R 1.5英寸液氮转移环,带安装硬件。

    CFG-ADAPTOR to increase cryostat diameter
    CFG-ADAPTOR 适配器,用于将低温恒温器直径从1.25英寸扩大到1.5英寸
