HPLBS高性能低背景导线屏蔽

HPLBS1 Top Loading Shield
护罩上的底部端口包括两个嵌套插入件，允许多种配合选项。底部通孔为3.5英寸。通过卸下中心插件，可以将其增加到5英寸的通孔。第二个插件几乎构成了引线屏蔽的整个底部，在移除时提供了8英寸的通孔。如果需要，型号LFT1可用于从护罩上移除较大的底部插件。 LFT1不是HPLBS1的一部分，必须单独订购。

提供较大的插件可用于客户规格可能需要的更改。这42磅。如果需要，可以在本地拆卸和加工刀片，或者将其运回ORTEC进行更换和/或修改，而无需在现场加工或更换整个防护罩。

HPLBS1防护罩设计用于容纳ORTEC垂直量油尺低温恒温器型号CFG-PV4，CFG-SV，CFG-LP-SV，MOBIUS-x和CFG-ICS-x，或X-COOLER-III。＆nbsp;

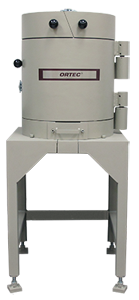

HPLBS1F前装式护罩
HPLBS1F护罩在功能，材料和外观上与HPLBS1护罩类似，还具有铰链式前门的额外优势，可轻松进入样品室。

备用尺寸的底部端口或插头需要特殊订单。

HPLBS2F
HPLBS2F护罩类似于HPLBS1F，因为它结合了前部装载和分体式护罩。然而，它的不同之处在于它设计用于ORTEC“J”。类型低温恒温器型号CFG-SJ或CFG-HJ。紧凑的设计导致仅需要2英尺x 4英尺的地面空间[61厘米x 117厘米]，以及打开盖子和前门的间隙。

产品规格

屏蔽腔尺寸	28厘米i.d. x 40厘米高（11英寸内径x 16英寸高）。
屏蔽类型	采用钢制外壳和渐变Z衬里的固体再加工铅。
屏蔽规格	12.7毫米（0.5英寸）低碳钢外壳 101毫米（4英寸）再加工铅             0.5毫米（0.02英寸）锡衬垫             1.6毫米（0.064英寸）软铜板衬里
支撑架材料	低碳钢方管和板材。
重量	总装配量：1,134千克（2,500磅）。 Shipping 1,270 kg (2,800 lb).
外部尺寸	护罩：直径51厘米，高63厘米（直径20英寸x 24-5 / 8英寸高）。 支架：61厘米见方x高77厘米（最小）[24英寸square x 30-1 / 8-in。高（最低）]。 组装高度：      HPLBS1和1F：139厘米（最小）至154厘米（最大）[54-3 / 4英寸（最小）至60-3 / 4英寸（最大）]       HPLBS2F:  94厘米（最小）至109厘米（最大）[37英寸（最小）至43英寸（最大）]。

HPLBS2F型号的附加规范

检测器访问插槽宽度

4.5 cm (1-3/4 in.).

关闭HPLBS1的接头
可以使用HPLBS1订购3.5英寸通孔的紧密插头。有两种标准型号，PLG1和PLG2。

PLG1 安装在3.5英寸底部端口内，紧密贴合垂直量油尺低温恒温器。

PLG2是一个分体式插头，安装在3.5英寸底部端口内，紧靠X-COOLER冷头。 X-COOLER系统需要一个分体式插头，以便安装在较大直径的胶囊和冷头直径之间。两件式设计允许该插头围绕冷头的较小直径部分安装。

关闭HPLBS1F的接头插头＆nbsp;
PLG1F是一种紧密配合的分体式插头，可安装在HPLBS1F内部，取代标准的底部端口插头。

注意：所有插头都有0.02＆rdquo;标称Sn，0.06＆rdquo;标称铜。

适用于HPLBS1和HPLBS1F LSLT的LSLT桌面调平选项可以非常精确地调整屏蔽的水平度。使用单个六角扳手在台面高度进行调平。它可以补偿61厘米见方（5英寸/平方英寸，24英寸方形）中16毫米的地板偏差。正确调整后，型号LSLT允许护罩的双层盖子（解锁时）缓慢而轻柔地摆动到完全打开的位置，并保持在那里，允许完全，安全地进入计数室。

DS30杜瓦调平架
提供高达15厘米（6英寸）的垂直高度调节;具有隔振垫，可最大限度地减少探测器的微音。
