术语“快速”表示符合电路的一般性质；也就是说，输入脉冲被重新整形，实际的符合测量在脉冲的前沿或前沿部分进行。一个直流耦合反符合输入端被提供用来通过直流电压或符合脉冲符合周期重叠的脉冲来抑制符合输出。符合输入端交流耦合，所有四个输入端都由输入/输出拨动开关控制。
快速符合装置的分辨时间2τ可以通过10圈控件在10到110 ns的范围内进行调整，确保精确重调分辨时间。反符合电路的分辨时间由输入脉冲的宽度设定。
性能
脉冲对分辨率
在单个输入端上<100 ns；对于符合事件，在符合输出端上<1 μs。
分辨时间（2τ）
符合信号从10到110 ns连续变化；根据反符合信号的输入脉冲宽度设置。
温度不稳定性
2τ从0到50℃变化<±0.2％/℃。

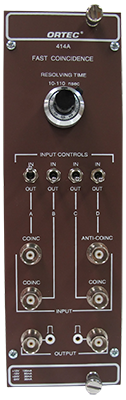

控件
分辨时间 （10-110 ns）
前面板10圈锁定电位器，用于在10至110 ns的范围内控制A、B和C输入端的分辨时间。
输入控件
拨动开关用于选择所需的输入组合，禁用到符合和反符合电路的输入信号，而无需移除输入同轴电缆。
输入端
符合
前面板BNC连接器提供3个正极性的交流耦合符合输入端（A、B、C）；2-V阈值，20-ns最小宽度要求；绝对最大输入50 V；阻抗> 3000 Ω。
反符合
前面板BNC连接器提供一个用于抑制符合输出的直流耦合反符合输入端（D）；+2 V阈值，20 ns最小宽度要求；绝对最大输入50 V；阻抗> 3000 Ω。
输出端
两个独立的缓冲符合输出信号通过前面板BNC连接器提供≥500 ns宽和5 V最小幅度的正脉冲；交流耦合<10-Ω阻抗；通过前面板上的示波器测试点进行监控。
电气和机械
所需 电源
414A型从标准NIM电源机箱/电源获取电源。所需电源为+24 V，30 mA; -24 V，30 mA; +12 V，120 mA; 和-12V，85mA。
重量
净重 1.09千克（2.4磅）。装运重量2.0千克（4.4磅）。
尺寸
NIM标准双宽模块，6.90 X 22.13厘米（2.70 X 8.714英寸），符合DOE/ER-0457T的要求。
型号
描述
414A
快速符合
