真空室
|
结构
|
铸造黄铜、镀镍，便于清洁。
|
|
最大样品尺寸
|
Aria和Duo（双通道）：51 mm (2.030英寸)Mega（大型）：106 mm (4.18英寸)
|
|
样品到探测器的
最大间距
|
44 mm，以4 mm递增。
|
|
最大探测器尺寸
|
Aria和Duo（双通道）：1200 mm2。Mega（大型）：3000 mm2。（咨询厂家）
|
|
探测器连接器类型
|
后侧Microdot（ORTEC B安装座）。
|
|
真空歧管接头
|
Aria、Duo（双通道）和Mega（大型）：0.25英寸世伟洛克卡套管接头。Ensemble（组合）：NW25。
|
|
真空泵要求
|
旋转真空泵，排量6.7 CFM（190 L/min），带油雾收集器。可为此应用提供ORTEC ALPHA-PPS-115（或-230）。
|
系统性能
基于与具有优质241Am点源的BU-017-450-100 ULTRA™系列探测器结合使用时得到。
|
能量分辨率
|
≤20 keV（FWHM），其中探测器到源的间距等于探测器直径。
|
|
探测器效率
|
通过较小的探测器到源间距可以实现≥25％。
|
|
本底
|
基于BU-020-450-AS探测器，超过3 MeV，≤1次计数/小时。
|
电子设备
偏压电源
|
范围
|
0±100 V，10μA；电压数值可由计算机读取。
|
|
偏压
|
由计算机控制，可以以1 V为增量进行调节。
|
|
Pos/Neg
|
可以使用PWB滑动开关（出厂设置为正偏置电压）选择极性。
|
|
启用/禁用
|
由计算机控制。
|
|
指示灯
|
每个通道的前面板红色LED可显示是否已打开偏压。
|
校准脉冲发生器
|
范围
|
0至10 MeV。
|
|
脉冲发生器
|
计算机通过12位（2.5 keV）电平设置控制内部脉冲发生器幅度；出厂时设置为标称7 MeV脉冲。
|
|
|
|
|
频率
|
100 Hz。
|
|
频率稳定性
|
≤±50 ppm/°C。
|
|
幅度漂移
|
≤±150 ppm/°C。
|
|
长期漂移
|
恒温下≤满量程的±0.005％/24小时。
|
|
开/关
|
由计算机控制。
|
|
指示灯
|
当脉冲发生器打开时，前面板BIAS（偏压）红色LED闪烁。
|
探测器电流监控器
|
范围
|
0到10,000 nA；通过计算机读数。
|
|
显示分辨率
|
3 nA。
|
|
前置放大器
|
|
电荷敏感
|
标称值为10 mV/MeV。
|
|
Pos/Neg
|
可以使用PWB滑动开关选择极性。
|
|
数字MCA
|
|
数字滤波器
|
1 μs单极等效。
|
|
转换增益
|
软件可选择256、512、1024、2048或4096，每个段相互独立。
|
|
微调增益
|
软件可选范围为0.25到1。
|
|
数字偏移
|
软件可选范围为0到转换增益设置（最大4096），增量为1个通道。
|
|
显示通道
|
软件可选范围为0到（转换增益 - 数字偏移）。
|
|
数字稳谱器
|
由计算机控制。
|
|
死时间校正
|
根据Gedcke-Hale方法进行扩展的活时间校正。
|
|
软件控制
|
|
ADC LLD
|
计算机可从0到100％的满量程进行控制。
|
|
ADC ULD
|
计算机可从0到100％的满量程进行控制。
|
|
指示灯（前面板）
|
|
ADC忙
|
每出现一个数字化脉冲，红色LED将闪烁一次。
|
|
预设
|
|
实时/活时
|
20毫秒的倍数。
|
|
感兴趣的区域
|
峰值计数/积分计数。
|
|
数据溢出
|
当任何通道超过231–1时终止采集。
|
|
接口连接器
|
|
高速USB
|
后面板标准“B”型USB接口。
|
计算机配置
|
具有以下任何操作系统的计算机：Windows 7和Windows 10; 32位或64位。
|

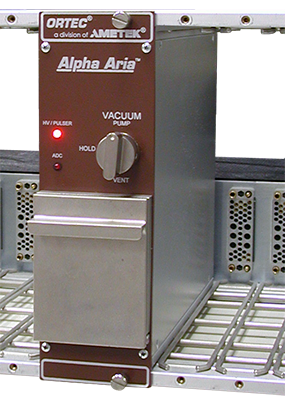

Alpha Aria
一个NIM机箱中的单个α能谱通道。每个单元都包括可变探测器偏压电源（可切换正或负）、前置放大器和具有可变幅度的测试脉冲发生器。
|
真空控件
|
前面板3位抽气/排气/保持阀。
|
|
反冲保护（RCAP）选件
|
无内置压力控制器。需要RCAP-2-120V或RCAP-2-240V。
|
|
电气和机械
|
|
尺寸
|
在双宽NIM机箱中2.7英寸宽 x 11.9英寸深 x 8.7英寸高。
|
|
重量
|
净重 1.9千克（4.2磅）。装运重量 2.3千克（7.3磅）。
|
|
电源输入
|
NIM电源。+6 V @ 315 mA, +12 V @ 50 mA, –12 V @ 75 mA, +24 V @ 50 mA。
|
|
功耗
|
5 W输入功率。
|
|
操作环境
|
0°至50°C。高达95％相对湿度，不结露。
|

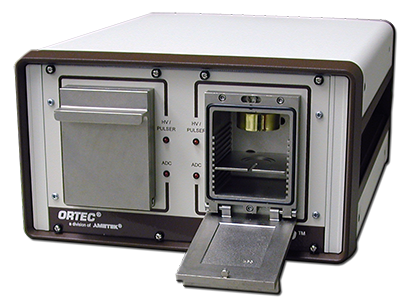

Alpha Duo（双通道）
台式双α能谱仪，带有两个α能谱通道。每个单元都包括真空计、可变探测器偏压电源（可切换正或负）、前置放大器、具有可变幅度的测试脉冲发生器和漏电电流监测器。
|
真空控件
|
由计算机控制每个Alpha Duo模块。
|
|
真空计量程
|
200豪托至20托，通过计算机读数。
|
|
反冲保护（RCAP）选件
|
内置压力控制器，只需添加可选的偏压样品架。
|
|
RCAP控制器范围
|
1托至13托，通过计算机读数。调节目标压力±10％。
|
|
电气和机械
|
|
尺寸
|
10.1英寸宽 x 14.4英寸深 x 6.0英寸高外壳。
|
|
重量
|
净重 7.5千克（16.8磅）。 装运重量 11.5千克（25.0磅）。
|
|
电源输入
|
120/240 V ac, 50/60 Hz。
|
|
功耗
|
10 W输入功率。
|
|
操作环境
|
0°至50°C。高达95％相对湿度，不结露。
|

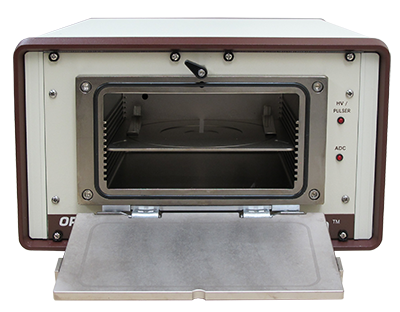

Alpha Mega（大型）
台式大型单α能谱仪。包括真空计、可变探测器偏压电源（可切换正或负）、前置放大器、具有可变幅度的测试脉冲发生器和漏电电流监测器。
|
真空控件
|
通过计算机。
|
|
真空计量程
|
200豪托至20托，通过计算机读数。
|
|
反冲保护（RCAP）选件
|
无内置压力控制器。需要RCAP-2-120V或RCAP-2-240V。
|
|
电气和机械
|
|
尺寸
|
10.1英寸宽 x 14.4英寸深 x 6.0英寸高外壳。
|
|
重量
|
净重 8.5千克（18.7磅）。 装运重量 11.5千克（25.0磅）。
|
|
电源输入
|
120/240 V ac, 50/60 Hz。
|
|
功耗
|
10 W输入功率。
|
|
操作环境
|
0°至50°C。高达95％相对湿度，不结露。
|
Alpha Ensemble（组合）
模块化α能谱系统，可配置多达4个模块，ALPHA-DUO-M1和/或ALPHA-MEGA-M1扩展模块可任意组合。每个α能谱模块都包括真空计、可变探测器偏压电源（可切换正或负）、前置放大器、具有可变幅度的测试脉冲发生器、自控RCAP和漏电电流监测器。每个扩展模块在Alpha Ensemble（组合）配置中都有一个单独的真空控件。
Alpha Ensemble（组合）可以安装在机架上，也可以放在随附的台式外壳中。
每台仪器都配有一整套空白面板，以覆盖未占用的扩展空间。
|
真空控件
|
通过计算机控制每个安装的模块。
|
|
真空计量程
|
200豪托至20托，通过计算机读数。
|
|
反冲保护（RCAP）选件
|
内置压力控制器。需要添加可选的偏压样品架。仅适用于与ALPHA-DUO-M1模块结合使用的情况。
|
|
RCAP控制器范围
|
1托至13托，通过计算机读数。调节目标压力±10％。
|
|
电气和机械
|
|
尺寸
|
19.0英寸宽 x 19.4英寸深 x 10.7英寸高外壳
|
|
重量
|
净重（带4个扩展模块）：26.6千克（58.4磅）。装运重量（带4个扩展模块）：29.5千克（65.0磅）
|
|
电源输入
|
120/240 V ac, 50/60 Hz。
|
|
功耗
|
50 W输入功率。
|
|
操作环境
|
0°至50°C。高达95％相对湿度，不结露。
|
