适用于NIM机箱的4002E BLACK MAX电源

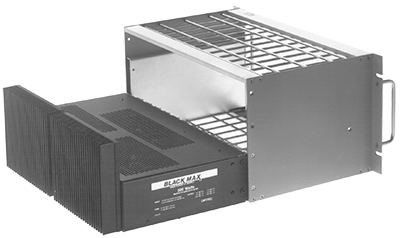

ORTEC 4002E BlackMax Power Supply for Nuclear Instrument Module NIM Bins
  • 可为高密度NIM提供更大功率
  • ±6 V @ 12 A、±12 V @ 4 A和±24 V @ 2 A的稳压直流功率；115 V AC @ 0.5 A
  • 从0到50°C，直流输出功率为300 W
  • 过压保护
  • 短路和过载保护
  • 可使用47到63 Hz的100、115、200或220 V交流电

ORTEC 4002E型BLACK MAX™电源设计用于为NIM机箱提供直流电源，适合需要超高功率的应用。

  • 资料 +

  • 更多信息 +


    BLACK MAX电源可以单独购买以用于现有的NIM机箱，也可以与4001C型NIM机箱一起订购。附带安装硬件，以便4002E与所有的ORTEC NIM机箱兼容。通过轻微的安装更改，4002E型可用于大多数标准NIM机箱。强烈建议将ORTEC 4001C型NIM机箱与4002E型结合使用，因为4001C型使用铜质母线分配电源，可以最大限度地降低每个模块电源插头的电压降。BLACK MAX电源的设计优于DOE/ER-0457T中定义的V-H型电源规格。

    由BLACK MAX提供给连接机箱的稳压直流额定保守功率为+6 V @ 12 A、–6 V @ 12 A、+12 V @ 4 A、–12 V @ 4 A、+24 V @ 2 A和–24 V @ 2 A，但前提是环境温度在高达50°C时总输出直流功率不得超过300 W。另外，可提供电流高达0.5 A的115 V AC电压。

    防止过载的方法有几种。当散热器温度超过95°C时，连接机箱控制面板上的红色警告指示灯将亮起。当散热器温度超过110°C时，电源将自动关闭，电源和温度指示灯熄灭。热负荷降低时，热过载将自动恢复。折返电路将直流电源的输出电流限制在其额定值的120％。这提供了过载和短路保护。在+6 V和-6 V直流电源上，撬棍电路将输出电压限制在7.5 V，以保护集成电路。保险丝保护电源的交流输入端。

    外部滑动开关可以选择115或220 V AC作为电源输入。通过更改内部连接器上的引脚，可将可选电源输入更改为100和200 V AC。国际标准IEC电源连接器允许使用符合当地电气标准的电源线和插头来供电。主电源的控制通过NIM机箱控制面板上的开关来实现。

    NIM机箱的电源和控制线连接通过DOE/ER-0457T中规定的标准接口连接器实现。将电源机械安装到NIM机箱需要使用DOE/ER-0457T中规定的标准螺栓来固定支架。

  • 规格 +


    输入端

    103-129或200-258V AC，47-63Hz。外部滑动开关选择115或220 V AC的标称输入电压。通过更改内部连接器上的引脚，可以在88-110 V或191-239 V AC，47-63 Hz的条件下运行，外部滑动开关可选择100或200 V AC的标称电压。对于300W直流输出，115V AC时的标称输入电流为7 A，同时输出为0.5-A，115-V AC。对于100或115 V AC，60 Hz，双保险丝输入端使用8 A SB美国标准保险丝，而对于200和220 V AC，50 Hz，则使用5 A SB公制保险丝。

    直流输出

    最大额定输出电流为：

    直流电压

    最大电流

    直流电压

    最大电流

    +6 V

    +12 V

    +24 V

    12 A

    4 A

    2 A

    -6 V

    -12 V

    -24 V

    12 A

    4 A

    2 A


    0    至50°C的最大直流输出功率为300 W。在50至60°C时降额3％/°C。

    115伏
    交流输出

    非稳压。在100或115 V AC设置下，最大电流仅受输入保险丝限制。当DC负载为300 W时，在200和220 V AC设置下限制为0.5 A。115 V和220 V输入模式下，输出电压标称值为115 V AC。在100 V和200 V输入模式下，输出电压标称值为100 V AC。

    调整率

    在1分钟内完成测量，在零至满负载与指定输入电压范围的组合范围内，对于±12 V和±24 V，<±0.1％（通常为±0.05％），而对于±6 V，<±0.2％（通常为±0.1％）。在经过60分钟预热后，在恒定环境温度下的24小时内，在相同负载和输入范围内，对于±12 V和±24 V，调整率<±0.3％，对于±6 V，调整率<±0.6％。

    长期
    稳定性

    在恒定负载、线电压和环境温度下的6个月时间之内，直流输出电压变化<±0.5%（预热60分钟后）。

    输出
    阻抗

    对于直流输出端，在频率高达100 kHz时，<0.3 Ω。

    温度系数

    <0.02%/°C, 0至60°C。

    噪声和
    纹波

    在50 MHz带宽示波器上观察到的输出峰峰值均<3 mV。

    电压
    调整

    ±2％的最小范围。可重调性<电源电压的±0.05％。

    恢复时间

    对于输入电压在额定范围内的变化或对于负载电流从满负载的10％到100％之间的变化，用于恢复到所有直流输出端额定电压±0.1％范围内所需的时间<100 μs。

    电路保护

    两条输入电源线都包含保险丝。如果散热器的温度超过110°C，电源将由内部开关自动关闭。当温度降到安全值时，将自动进行恢复。NIM机箱控制面板上的温度警告灯在适当的时候被激活，以提示即将接近温度极限。此警告在散热器温度达到95°C时出现。所有直流输出端都包含一个电流折返电路，用于将输出电流限制在额定值的120％。此功能提供短路和过载保护。消除过载情况后，恢复将自动进行。±6 V输出端的过电压保护可防止这些输出端超过±7.5 V，以保护通常由这些电源电压供电的集成电路。



















































    尺寸及重量

    重量

    净重 13.6千克（30磅），装运重量 18.1千克（40磅）。

    尺寸

    43.2厘米（17.0英寸）宽，26.9厘米（10.6英寸）深，8.9厘米（3.5英寸）高，不包括后部安装的高达15.2厘米（6.0英寸）的散热器。

    关于连接机箱的建议

    4002E型电源设计用于为包含重负载的NIM模块提供非常高的电流。与该电源结合使用的NIM机箱必须能够处理这些负载所需的大电流。安装在机箱上的电源开关及其相关的主电路布线必须能够处理8 A电流。ORTEC可处理8 A主电流的NIM机箱在内部的开关附近有一个标注有“8 A电源开关”的标签。可以使用附带的套件（ORTEC P/N 735110）将较旧的NIM机箱升级至8 A电源开关。分配直流电压的机箱布线还必须具有足够低的阻抗，以便在电源的额定电流下产生可忽略不计的电压降。尽管ORTEC 4001A型NIM机箱可以与4002E型电源结合使用，但强烈建议将4001C型NIM机箱与4002E型结合使用。ORTEC 4001C型NIM机箱采用铜母线进行配电。这通常会使最大电流下的压降降低10倍以上。



  • 订购信息 +


    型号

    描述

    4002E

    300 W BLACK MAX电源（±6 V，±12 V，±24 V）

    4001C/4002E

    NIM机箱（带铜母线）和300W BLACK MAX电源（±6 V，±12 V，±24 V）

    735110

    4001A/4001C 8-A开关改装套件
