计数器、定时器、计数率计和多通道定标器（MCS）

9349 Log/Lin计数率计

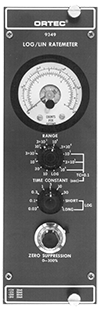

ORTEC 9349 Log/Lin Rate Meter

用于光子或离子束的计数率测量
106个计数/秒满量程
线性或对数运算
快速负NIM输入端

ORTEC 9349型Log/Lin计数率计专为光子或离子束应用而设计，有两种操作模式：线性和对数。线性模式具有从10到106个计数/秒的11个满量程范围，步长为1-3-10。5位十进制的对数模式在单个范围内覆盖从10到106个计数/秒的范围。这些选择允许对低、中或高稳态脉冲重复频率进行最佳测量，或监测在宽范围内变化的频率。

资料 +
- 9349宣传册
- 9349宣传册（A4）
- 9349手册

更多信息 +

通常从具有NIM标准快速负逻辑输出信号的甄别器获得9349型的输入信号。

由于240°运动固有的有效刻度更长、精度更高，独特的圆形前面板仪表为两种模式提供了出色的可读性。

为高达100％的任何线性范围提供零点抑制。通过调整该控件，可以从数据中减去任何相对恒定的计数率背景。此外，抑制零点能够以比通过切换到更高范围所获得的更高精度来观察超出标称满量程极限的频率。7个线性和2个对数时间常数开关有助于准确读取输入信号的频率。

除了前面板仪表指示外，它还有用于电流和电压记录仪的输出端，以及用于控制或监控应用的高电平电压输出端。

规格 +

性能

线性

范围	从10到10⁶个计数/秒的11个满量程范围，步长为1-3-10。
死区时间	在10⁶的范围内<100 ns；在高达3×10⁴的范围内，平均脉冲间隔<0.3％；在10⁵和3×10⁵的范围内≤1％。
额定过载	对于X300过载或10⁷个计数/秒，保持满量程输出，以较小者为准。
温度不稳定性	≤±0.05%/°C。
非线性	在10到3×10⁴个计数/秒范围内≤±0.15％；在10⁵至10⁶个计数/秒范围内≤±1.5％。
时间常数	7个可选择的时间常数，0.03至30秒，步长为1-3-10。
零点抑制	满量程的0至100％，非线性度≤±0.25％。

对数

范围	10至10⁶个计数/秒的5位十进制范围。
温度不稳定性	每°C≤±0.25％满量程。
模拟输出错误	≤±2.5％满量程。
标准偏差	对数短时间常数〜15％；对数长时间常数〜5％。
转换速率	取决于输入率；对于任何速率变化，对数短时间常数的响应速度比长时间常数快10倍。

控件

范围	12位开关可选择满量程范围以及线性或对数模式；线性范围为0至10个计数/秒 - 0至10⁶个计数/秒，步长为1-3-10；对数范围为10到10⁶个计数/秒。
时间常数	9位开关可为积分网络选择时间常数；所有线性范围为0.03至30 s，步长为1-3-10；对数范围为短和长。
零点抑制	10圈精密电位器，用于抑制任何0到100％线性范围内的零参考电平；相同的满量程范围在预选的零参考电平以上有效。

输入端

输入端	后面板BNC连接器可接受-600至-1800 mV范围内的NIM标准快速负逻辑信号。Z_in= 50 Ω。最小脉冲宽度为4 ns FWHM。

输出端

面板仪表	偏转8.9厘米（3.5英寸）的240°圆周运动；精度为满量程的2％；3个刻度标记；0-1和0-3用于线性范围以及5位十进制的10-10⁶用于对数范围。
模拟输出端	后面板上的BNC连接器提供0至10 V满量程，直流耦合，100Ω输出阻抗。
记录仪输出端	后面板上的接线柱连接器： • 100 mV 提供100 mV满量程的电压输出；直流耦合，100Ω输出阻抗。 • 1 mA 提供1 mA满量程的电流输出；直流耦合，10kΩ输出阻抗。

电气和机械

所需电源	+24 V, 50 mA; –24 V, 35 mA; +12 V, 30 mA; –12 V, 45 mA。
重量	净重1.5千克（3.5磅）。装运重量2.5千克（5.5磅）。
尺寸	NIM标准双宽模块，6.90 X 22.13厘米（2.70 X 8.714英寸），符合DOE/ER-0457T的要求。

订购信息 +

型号	描述
9349	Log/Lin计数率计
