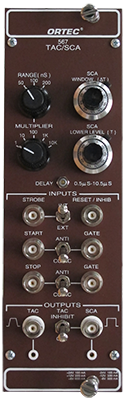

ORTEC 567 Time to Amplitude Converter TAC and Single Channel Analyzer SCA

适用于10 ns到2 ms范围内的时间谱分析
包括SCA，以为符合实验设置时间窗口
有效启动和有效转换输出
可选输出延迟和宽度
输出与停止或外部选通信号同步
可拒绝不需要的启动或停止输入信号
正负输入信号

ORTEC 567型时间幅度转换器/单通道分析仪（TAC/SCA）可测量启动和停止输入脉冲之间的时间间隔，产生与测量时间成正比的模拟输出脉冲，并提供内置单通道模拟信号的分析。该单元不需要额外的选通模块，并且可以通过单通道分析来完成需要10 ns至2 ms时间范围的定时实验，为实验者在分析发生在选定时间范围内的随机事件提供了无与伦比的灵活性。

资料 +
- 567宣传册
- 567宣传册（A4）
- 567手册

更多信息 +

启动和停止输入的独立选通（反符合或符合）通过外部施加的能量或定时限制消除了时间谱中不需要的事件。567型还具有内置SCA禁止功能，这意味着只有当输出脉冲落在SCA施加的窗口限制范围内时，TAC输出才可用。可通过方便的前面板开关切入或切断此功能。

除了启动和停止输入选通功能外，567型还通过前面板输入连接器提供脉冲或直流电平复位/禁止信号。复位/禁止输入信号将终止转换周期并保持复位条件，可在复位/禁止脉冲持续期间禁止进一步的TAC转换。在接收复位/禁止输入时正在进行的TAC输出脉冲将在启动转换器复位之前完成。

将分别为每个接受的启动和停止输入提供有效启动和有效转换输出。有效启动输出的持续时间表示从接受的启动到复位结束的时间间隔。有效转换发生在停止后的内部延迟结束到复位结束之间。

可选择的TAC输出宽度和可变延迟（可轻松调节）增加了567型仪器的灵活性.TAC的输出可以与停止信号或外部选通信号同步，进一步增强了其多功能性。

567型的单通道分析仪部分允许实验者为定时谱设置非常精确的时间限制。SCA在窗口模式下操作，其中高电平甄别器设置被添加到低电平甄别器的设置中。SCA输出脉冲宽度等于从发生TAC输出到复位脉冲结束或到TAC输出结束的时间。SCA输出与停止输入的同步几乎消除了SCA输出中的任何时间游动。

所有567型号输入均可通过印刷电路板（PWB）跳线进行选择，可接受正负NIM标准信号。所有输入端和输出端均为直流耦合，因此更改输入计数率不会妨碍567型的正常运行。TAC输出应连接到多通道分析仪（MCA）的直流耦合输入端，以获得最佳的高计数率性能。

规格 +

性能

时间幅度转换器

时间分辨率	对于所有范围，FWHM≤满量程的0.01％加上5 ps。
温度不稳定性	≤满量程的±0.01％/°C（±100 ppm/°C）或10 ps/°C（以较大者为准），0至50°C。
微分非线性	从10 ns或满量程的2％（以较大者为准）至满量程的100％，通常<1％。
积分非线性	从10 ns或满量程的2％（以较大者为准）至满量程的100％，≤±0.1%。
复位周期	对于X1和X10倍数，固定为1.0 μs，对于X100倍数，固定为5 μs，对于X1K和X10K倍数，固定为50 μs。在超量程、选通周期或外部选通复位周期后发生。
启动到停止转换时间	最小≤5 ns。

单通道分析仪

阈值不稳定性	≤满量程的±0.01％/°C（±100 ppm/°C），0至50°C（参考+12 V NIM电源箱）。
阈值非线性	≤满量程的±0.5%。

控件（前面板）

范围（ns）	三位旋转开关可选择在接受的启动和停止输入信号之间50、100或200 ns的满量程时间间隔。
倍数	五位旋转开关可通过1、10、100、1K或10K乘法因子来扩展时间范围。
延迟	20圈螺丝刀可调的电位器可将TAC和SCA输出的延迟从相对于接受停止输入信号的0.5 μs更改为10.5 μs；仅可在Int选通模式下操作。
选通模式	双位锁定拨动开关可选择内部或外部源，用于启动选通周期以从TAC和SCA输出选通有效信息。
启动门模式	双位锁定拨动开关可为启动电路选择符合或反符合操作模式。在启动门输入信号的间隔期间，启动电路在Coinc位置被启用或在Anti位置被禁用。
停止门模式	双位锁定拨动开关可为停止电路选择符合或反符合操作模式。在停止门输入信号的间隔期间，停止电路在Coinc位置被启用或在Anti位置被禁用。
SCA窗口（ΔT）	10圈精密锁定电位器可在高于低电平（T）设置的0.05 V至10.05 V范围内设置SCA高电平鉴别器阈值。
SCA低电平（T）	10圈精密锁定电位器可在0.05 V至10.05 V范围内设置SCA低电平甄别器阈值
TAC禁止	双位锁定拨动开关。在禁止位置，仅当输出幅度在SCA窗口内时，TAC输出才可用。在Out位置，SCA对TAC输出没有影响。

控件（后面板）

Ext选通复位

如果没有接收到Ext选通信号，双位锁定拨动开关可以在接受停止输入信号后的标称10 μs或100 μs内复位转换器。

输入端
下面列出的所有六个前面板输入端均为直流耦合、边沿触发，并可选择印刷线路板（PWB）跳线，以接受负或正NIM标准信号。输入阻抗在负位置时为50 Ω，在正位置时>1 kΩ。标称阈值在负位置时为-400 mV，在正位置时为+2 V。

选通	提供了一种在Ext选通模式下从TAC选通有效输出信号的外部方法。在停止输入之后Ext选通复位间隔内超过阈值的输入信号将启动线性门到TAC输出的读取周期。出厂设置在正输入位置。Ext选通复位间隔的最小值约为0.5 μs，最大标称值为10 μs或100 μs，可使用后面板上的开关进行选择。
启动	当启动输入信号超过阈值时，将启动时间转换。出厂设置在负输入位置。
停止	当停止输入信号超过阈值时，将终止时间转换。出厂设置在负输入位置。
复位/禁止	终止转换周期并保持复位条件，可在复位周期或复位/禁止脉冲期间禁止进一步的TAC转换，以较长者为准。在复位/禁止信号时正在进行的TAC输出脉冲将在启动转换器复位之前完成。出厂设置在正输入位置。
启动门	提供了一种在与启动输入信号符合或者反符合的情况下选通启动电路的外部方法。启动门输入信号必须在启动输入信号之前越过阈值≥10 ns并且与信号的触发边沿重叠。出厂设置在正输入位置。
停止门	提供了一种在与停止输入信号符合或者反符合的情况下选通停止电路的外部方法。停止门输入信号必须在停止输入信号之前越过阈值≥10 ns并且与信号的触发边沿重叠。出厂设置在正输入位置。

输出端

TAC	前面板和后面板BNC连接器提供单极脉冲。幅度 0至+10 V，与启动/停止输入时间差成正比。时间在Int选通模式下的延迟周期结束；在Ext选通模式下的及时选通输入。宽度可通过PWB电位器从1 μs至3 μs进行调节。阻抗前面板Z_o <10Ω；后面板93Ω。上升时间 ~250 ns。下降时间 ~250 ns。
有效启动	后面板BNC连接器提供NIM标准慢速正逻辑电平信号。幅度标称+5 V。可通过PWB跳线选择补偿信号。时间和宽度从接受的启动输入到复位结束。阻抗 Z_o <10 Ω。上升时间 ≤50 ns。下降时间 ≤50 ns。
有效Conv	后面板BNC连接器提供NIM标准慢速正逻辑电平信号，以指示有效转换。幅度标称+5 V。可通过PWB跳线选择补偿信号。时间和宽度从停止后的内部延迟结束到复位结束。阻抗 Z_o ≤10 Ω。上升时间 ≤50 ns。下降时间 ≤50 ns。
SCA	前面板和后面板连接器提供NIM标准的慢速正逻辑电平信号。幅度标称+5 V。可通过PWB跳线选择补偿信号。时间和宽度从TAC线性输出启动到复位结束或线性输出结束，PWB可选。出厂设置在复位结束时。阻抗 Z_o ≤10 Ω。上升时间 ≤50 ns。下降时间 ≤50 ns。

电气和机械

所需电源	+24 V, 95 mA; +12 V, 210 mA; -24 V, 165 mA; –12 V, 330 mA。
重量	净重 1.4千克（3磅）。装运重量 3.2千克（7磅）。
尺寸	NIM标准双宽模块，6.90 X 22.13厘米（2.70 X 8.714英寸），符合DOE/ER-0457T的要求。

订购信息 +

型号	描述
567	时间幅度转换器/SCA
