556和556H高压电源

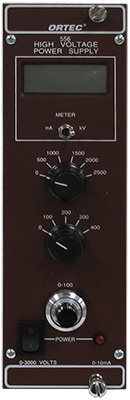

ORTEC 556 and 556H High Voltage Power Supply

用于光电倍增管、微通道板、正比计数器和Geiger-Mueller管
0至±3 kV
0至10 mA
数字仪表读取输出电压或电流
过载和短路保护
外部控制输出电压
115或230 V交流电，47至63 Hz输入电源

ORTEC 556型和556H型高压电源为光电倍增管、电离室、半导体探测器、电子倍增器和许多其他设备的正常运行提供了无噪声、便于调节、非常稳定的高压。

资料 +
- 556和556H宣传册
- 556和556H宣传册（A4）
- 556手册
- 556H手册

更多信息 +

556型采用双宽NIM模块（符合DOE/ER-0457T的要求）。556H型是一款专为台式操作而设计的独立仪器。低噪声输出可从±10至±3000 V dc连续进行调节，负载电流为0至10 mA。输出噪声峰峰值<15 mV，可确保高分辨率、半导体或闪烁光谱系统的最高性能。

前面板数字仪表可以直观地监控输出电压或输出电流。

通过施加0至±6.9 V dc的外部输入电压，可在±10至±3000 V范围内控制输出电压。此功能适用于控制应用，是所有设备的标准配置。

556和556H型的输入电源直接从交流线路（115或230 V ac，47至63 Hz）获取。

由于过载和短路保护电路，仪器不会因发生短路而受到损坏。

规格 +

性能

输出极性	正或负，由后面板上的开关选择。
输出范围	50至3000 V；最小可用电压10 V。
输出负载能力	0至10 mA。
调整率	对于恒定环境温度下工作范围内的组合线路和负载变化，输出电压变化≤0.0025％。
温度不稳定性	预热30分钟后<±50 ppm/°C；工作范围0至50°C。
长期漂移	预热30分钟后，输出电压在恒定输入线电压、负载和环境温度下变化<0.01％/小时和<0.03％/24小时。
输出纹波	峰峰值<15 mV，20 Hz至20 MHz。
过载保护	内部电路可防止发生过载和短路。
可重调性	输出电压可以重调到0.1％以内。

控件

电源	当电源线连接到适当的电源时，前面板拨动开关为设备供电，相邻的红色LED灯将指示何时接通电源。
输出电压	一个6位开关、一个5位开关和一个10圈精密电位器；输出电压是3种设置的总和。
仪表	前面板拨动开关可选择显示以V为单位的输出电压或以mA为单位的负载电流。
极性	后面板开关可选择正负输出极性。
控件	后面板锁定拨动开关可选择输出电压的参考源。 Int 选择内部参考源；前面板控件选择输出电压。 Ext 选择外部参考源；输出电压与参考输入的大小成正比。
交流电压	后面板滑动开关可选择115 V或230 V交流输入电压。

输入端

交流电源	103-129 V或206-258 V，47-63 Hz，在全输出功率下，标称70 W；通过后面板上的国际标准IEC电源连接器供电。保险丝额定值：1.5 A，250 V保险丝，用于115 V AC操作或0.75 A，250 V保险丝，用于230 V AC操作。
外部控件	全范围的输出电压可以基于通过后面板BNC连接器提供的外部直流参考电平；控件的电压范围为0至±6.9 V DC；控件的电压极性必须与后面板极性开关所选的极性相同；此输入可防止过压>±7 V。输入阻抗>45kΩ。

输出端

稳压直流输出

具有选定极性的经调整和调节电压同时提供给后面板上的两个SHV连接器。

指示器

仪表	前面板LCD显示屏将显示单位为kV的±10 V输出电压或单位为mA的±10μA负载电流。负载电流是外部负载电流和内部负载电流之和。内部负载电阻约为5MΩ。

电气和机械

电源要求	在最大输出负载下，标称值为115或230 V AC，47-63 Hz，70 W。
重量	556净重 3.6千克（8.0磅）。装运重量 4.5千克（10.0磅）。 556H 净重 5.7千克（12.6磅）。装运重量 6.6千克（14.6磅）。
尺寸	556 标准双宽NIM模块，6.90 X 22.13厘米（2.70 X 8.714英寸）。 556H 11.43 X 22.35 X 29.21 cm (4.5 X 8.8 X 11.5 英寸)。

订购信息 +

型号	描述
556	高压电源
556H	高压电源

可选的电缆附件

C-34-12	带一个SHV母插头和一个MHV公插头的RG-59A/U 75欧姆电缆，12英尺长。
C-36-12	带两个SHV母插头的RG-59A/U 75欧姆电缆，12英尺长。
