A系列部分耗尽硅面垒型辐射探测器

主要应用
高分辨率带电粒子谱测量。

特殊配置
特殊配置的带电粒子探测器可应特殊要求提供。

  • 资料 +

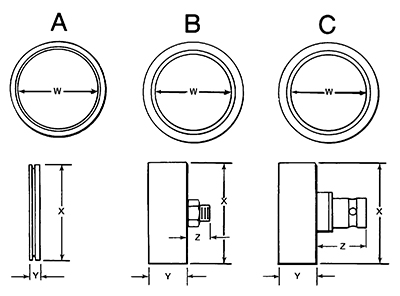

  • 安装布局 +


    订购时必须指定安装座。

    A      这是一个“环形安装座”；即硅晶片在其环上，没有输出连接器。这种不常使用的布局可应特殊要求提供。

    B      背面的Microdot连接器。

    C  背面的BNC连接器。

    尺寸以毫米为单位。

    对于1500或2000 mm深的探测器，在Y尺寸上增加1.5 mm。


    探测器尺寸 (mm2)
    W (标称)    		 A型  B型 后Microdot C型 后BNC
    X Y  X Y Z X Y Z
     025  5.6 15.2  3.7 16.7 12.3 7.1 16.7 12.3 15.9
     050  8.0 15.2 3.7
    		 16.7 12.3 7.1 16.7 12.3 15.9
     100  11.3 22.0 3.7
    		 23.6 12.3 7.1 23.6 12.3 15.9
     150  13.8 22.0 3.7
    		 23.6 12.3 7.1 23.6 12.3 15.9
     300  19.5 27.1 3.7
    		 28.6 12.3 7.1 28.6 12.3 15.9
     450 23.9 30.5 3.7
    		 32.0 12.3
    		 7.1 32.0 12.3
    		 15.9
     公差 ±0.5 ±0.3
    		 ±0.3
    		 ±0.3
    		 ±0.3
    		 ±0.3
    		 ±0.3
    		 ±0.3
    		 ±0.3

  • 订购信息 +


    订购时必须指定安装座

    除非另有说明，否则提供B安装座。

    **型号的前三位数字表示使用标准ORTEC电子设备和0.5-μs整形时间常数时，241Am，5.486-MeV α的总系统分辨率FWHM。β分辨率近似于脉冲发生器宽度FWHM。

    §需要特殊订单。

    注:兼容Alpha套件的探测器:ENS-系列(购买新系统时含安装和测试)、ENS8系列(新系统的8包备件)、B接口的ULTRA-AS和低本底R系列探测器型号保证与Alpha套件产品(DUO、MEGA、ARIA、ENSEMBLE)兼容。所有其他探测器都需要经过特殊批准以保证其兼容性及指标规格。



    有效面积 (mm2)
    		 保证最大分辨率* (keV) 最小耗尽深度 1000 µm
    α β 型号.
    25 13
    14    		 6
    6    		 A-013-025-1000
    A-014-025-1000
    50 14
    15    		 7
    8    		 A-014-050-1000
    A-015-050-1000
    100 14
    15    		 7
    8    		 A-014-100-1000
    A-015-100-1000
    150 15
    16    		 9
    10    		 A-015-150-1000
    A-016-150-1000
    300 17
    18    		 13
    14    		 A-017-300-1000
    A-018-300-1000
    450 18
    19    		 13
    14    		 A-018-450-1000
    A-019-450-1000


    有效面积 (mm2)
    		 保证最大分辨率* (keV) 最小耗尽深度 1500 µm§
    α β 型号.
    25 14
    16    		 9
    11    		 A-014-025-1500
    A-016-025-1500
    50 16
    18    		 11
    13    		 A-016-050-1500
    A-018-050-1500
    100 17
    19    		 12
    14    		 A-017-100-1500
    A-019-100-1500
    150 18
    20    		 13
    15    		 A-018-150-1500
    A-020-150-1500
    300 20
    23    		 15
    18    		 A-020-300-1500
    A-023-300-1500
    450 21
    26    		 16
    21    		 A-021-450-1500
    A-026-450-1500


    有效面积 (mm2)
    		 保证最大分辨率* (keV) 最小耗尽深度 2000 µm§
    α β 型号.
    25 16  11 A-016-025-2000
    50 17  12 A-017-050-2000
    100 18  13 A-018-100-2000
    150 19  14 A-019-150-2000
    300 22  17 A-022-300-2000
