时间幅度转换器和校准器

462时间校准器

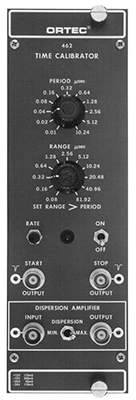

ORTEC 462 Time Calibrator

可快速、方便地校准时幅转换器
10 ns周期内的绝对精度±10 ps
长期稳定性，100 ppm/年
在80 ns至80 μs范围内校准10 ns至10 μs的时间段

ORTEC 462型时间校准器常用于快速、方便地校准定时设备（如时幅转换器）。来自462型的启动和停止脉冲由操作员可以选择的精确时间周期的整数倍进行分隔。该时间周期的精度在10 ns周期内为±10 ps，在较长周期内为总周期的±0.005％。该信号的长期稳定性优于100 ppm。

资料 +
- 462宣传册
- 462宣传册（A4）
- 462手册

更多信息 +

462型时间校准器的操作通过控件得到了简化，使操作员能够以11个二进制步长将时间周期从10 ns设置到10.24 μs，时间范围可以以相同数量的步长从80 ns到81.92 μs进行选择。可以控制输出脉冲的平均重复频率，使计数率变慢或变快，以符合用户的实验要求，而外部门控输入可以远程或自动控制输出。

462型前面板上的色散放大器可以将半高斯噪声与时间幅度转换器的输出混合在一起。使用此电路可扩展时间谱中的每个峰，以确定每个峰的确切中心点。这个峰值色散噪声可以切入或切出电路，而无需重新连接任何电缆。

462型是一款双宽NIM模块，其所有信号电平均为标准配置，可与任何NIM模块化仪器系统兼容。

规格 +

性能

校准周期精度	对于10 ns周期，绝对精度为±10 ps，对于所有其他选择，绝对精度为总周期的±0.005％；按照国家标准局WWV的规定在工厂校准。
校准周期不稳定性	在选定周期的<±10 ppm/°C范围内；100 ppm/年。

控件

周期μsec	11位开关可选择启动和停止输出之间的基本间隔步长；可选择10、20、40、80、160、320和640 ns以及1.28、2.56、5.12和10.24 μs。
范围μsec	11位开关可以以80 ns的二进制倍数选择总校准时间刻度；可选择80、160、320和640 ns以及1.28、2.56、5.12、10.24、20.48、40.96和81.92 μs。
频率	单圈前面板微调电位器可在大约100到50,000个计数/秒的范围内调整随机启动-停止频率。
开/关	拨动开关在关闭位置禁用462型号的输出或在开启位置启用输出（门控关断时除外）；启用输出时，相邻的指示灯会亮起。
色散	标记为Min和Max的拨动开关可选择色散放大器输入和输出之间的内部电路效应。Min位置选择在输出端增益为1时再现输入。Max位置在通过输出提供输入之前将半高斯噪声添加到输入；目的是降低谱的分辨率，以计算一个通道的一小部分内的峰中心道。

输入端

外部启动输入	当On/Off开关设置为On时，后面板BNC连接器接受到控制单元的门控逻辑；>2 V或打开启动；标称接地禁用。
色散放大器输入	前面板BNC连接器通常接受来自时幅转换器的±10 V线性信号； Z_in ~2 kΩ。

输出端

启动输出	前面板BNC连接器可提供NIM标准的快速负逻辑脉冲，该脉冲相对于前一个启动脉冲在随机时间出现；Z_o ~1kΩ。
停止输出	前面板BNC连接器可提供NIM标准的快速负逻辑脉冲，该脉冲在每个启动输出脉冲之后选定周期的整数倍（≥2）处出现；Z_o =1kΩ。
忙输出	后面板BNC连接器在从每个启动脉冲到其后续停止脉冲的间隔期间为50Ω负载提供-0.8 V的信号；Z_o =1kΩ。
周期输出	后面板BNC连接器以1/周期的固定频率提供NIM标准快速负脉冲；可用于检查校准或作为稳定的外部时基；Z_o =1kΩ。
色散放大器输出	前面板BNC连接器提供±10 V线性输出和与色散放大器输入相同的极性；色散开关可选择信号“是输入的精确再现”或“具有与其混合的~100 mV FWHM随机噪声”；Z_o <1Ω。

电气和机械

所需电源	+12 V, 110 mA; -12 V, 340 mA; +24 V, 40 mA; -24 V, 110 mA。
重量	净重1.5千克（3.5磅）。装运重量2.9千克（6.5磅）。
尺寸	NIM标准双宽模块，6.90 X 22.13厘米（2.70 X 8.714英寸），符合DOE/ER-0457T的要求。

订购信息 +

型号	描述
462	时间校准器
