976四路250-MHz计数器/定时器

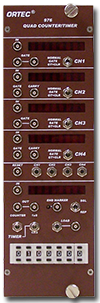

ORTEC 976 Quad 250 MHz Counter Timer

四个独立的8位计数器
第五计数器或定时器
自动重复计数
简单而灵活的多个计数器
分频器和延迟功能
五个显示器
250-MHz
快速NIM或TTL

976有四个独立的8位计数器，每个计数器都有自己的显示器，可以接受高达250MHz的输入频率。这些计数器可以级联，从而将两个计数器的字长增加到16位，三个计数器的字长增加到24位。计数器2和4具有“进位”或溢出输出端，用于计数器的级联。计数器1和3具有一组桥接门连接器，允许在多个计数器上使用单个门。具有自己显示器的80MHz第五计数器可用作定时器、计数器、分频器或延迟。

资料 +
- 976宣传册
- 976宣传册（A4）
- 976手册

规格 +

性能

时钟	提供1 MHz晶体控制的内部时钟±50 ppm。时钟周期为1μs时，温度系数 <2 ppm/°C，抖动<3 ppm，时钟周期为1 ms时<5 ppm。
时间延迟不确定性	等于一个时钟周期。

输入端和输出端

CH 1、2、 3 & 4 IN	接受正TTL或快速负NIM信号。最小脉冲宽度为2 ns。脉冲对分辨率为4 ns。接受高达250 MHz。Z_in= 50 Ω。LEMO 00连接器。
第5 部分IN	接受高达80 MHz的正TTL或快速负NIM信号。Z_in= 50 Ω。LEMO 00连接器。
CH 1和3门	接受正TTL或快速负NIM电平。Z_in= 50 Ω。LEMO 00连接器。
CH 2和4门	接受正TTL或快速负NIM信号。桥接输入端允许多种连接。Z_in= 1kΩ。LEMO 00连接器。
CH 2 & 4进位	当计数器已完全循环（从最大计数到零的转换）时，提供快速NIM输出，允许级联操作。LEMO 00连接器。
复位	输入端可清除所有四个计数器的输入，并接受正TTL或快速负NIM电平。Z_in= 50 Ω。LEMO 00连接器。
加载	输入端接受正TTL或快速负NIM信号。Z_in= 50 Ω。Lemo 00连接器。加载带指轮开关预设值的第5部分计数器。在REP模式下将禁用加载输入端，而在SGL模式下计数器开始计数。请注意，如果第5部分计数器由于以下原因而出现错误： • 使用大于80 MHz的外部时钟。 • 使用脉冲宽度<3 ns的外部时钟。 • 更改外部时钟频率。 • 从内部时钟切换到外部时钟。 LOAD（加载）输入信号（或LOAD按钮）将重置第5部分。
OUT	只要计数器内容不为零，两个独立的输出端就会提供负NIM电平输出（-800 mV）。第一个输入脉冲的后沿将启动NIM电平输出，而最后一个输入脉冲的后沿将输出切换为零。
结束标记	负NIM电平输出（-800 mV）。脉冲宽度可在50 ns至1 μs之间进行调节。

控件

CH 1、2、3 & 4 标准、门、GT & CLR开关	切换计数器模式： • 标准 – 计数器自由运行并根据输入递增计数。 • 门 – 计数器仅在门存在的情况下运行。 • GT＆清除 - 计数器在门存在的情况下运行，门的前沿将清除计数器的内容。复位输入端的逻辑信号将所有四个计数器重置为零，还可以通过按下相应通道的复位按钮来手动重置各个通道。
RST CH1、CH2、 CH3 & CH4 开关	按下按钮，可以手动将相应通道重置为零。
结束标记（微调电位器）	螺丝刀调整控件可在50 ns和1 μs之间调节结束标记的脉冲宽度。
SGL/REP开关	用于切换第5部分的操作模式。SGL或单一模式在计数期间禁用LOAD输入端。LOAD输入端可以在计数完成后启动新的计数。启动后，计数器将计数到零，然后停止。LOAD按钮可以随时（即使在计数期间）启动新的计数。注意，计数器会延迟接受手动LOAD脉冲（使用按钮）80 ns。REP或重复模式会在周期结束后的2秒内产生一个自动LOAD脉冲。将结束标记输出端连接到LOAD输入端可消除此处的2秒延迟。在REP模式下，LOAD输入端被完全禁用。注意，LOAD按钮仍可在任何时候重启计数。
计数器/定时器开关	用于切换第五通道的功能，用作计数器或定时器。
1 µs/1 ms 开关	用于将“定时器”模式下的时钟频率切换为1 μs位置的1 MHz和1 ms位置的1 kHz。
LOAD（负载）开关	按钮开关可为第5部分的计数器或定时器模式加载指轮设置。请注意，如果第5部分计数器由于以下原因而出现错误： • 使用大于80 MHz的外部时钟。 • 使用脉冲宽度<3 ns的外部时钟。 • 更改外部时钟频率。 • 从内部时钟切换到外部时钟。 LOAD按钮（或LOAD输入信号）将重置第5部分。
指轮开关	七节开关，可为第5部分的计数器或定时器设置预设值。

电气和机械

所需电源	+6 V, 0.7 A; –6V, 0.9 A
重量	净重：1.02千克（2.3磅）。装运重量：3.7千克（8.2磅）。
尺寸	NIM标准双宽模块，6.90 x 22.13厘米（2.70 x 8.714英寸）前面板，符合DOE/ER-0457T的要求。

订购信息 +

型号	描述
976	四路250-MHz计数器/定时器
