HPULBS高性能超低背景铅屏蔽

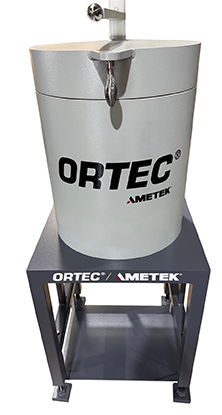

HPULBS High Performance Ultra Low Background Lead Shield for Radiation DetectorORTEC的高性能，超低背景Ge辐射探测器防护罩具有最高质量的工艺和材料。它们包括基于多年铅屏蔽设计经验的功能，提供卓越的性能和易用性。

所有ORTEC高性能，超低背景铅屏蔽均采用1英寸厚的原始铅*内层，可形成4或6英寸铅材料的总厚度。提供了铜和锡层的分级内衬，用于抑制铅X射线。支撑架和屏蔽护套由低碳钢制成。所有外表面均采用耐用的纹理聚氨酯制成。所有防护罩均在工厂进行调整，可移动的门和盖子与包装材料一起定位，以防止在运输过程中打开。所有防护罩都需要由合格的Rigger专业安装，这些Rigger能够承受重型安装。安装后，盖子（和适用的门）只需要很少的调整就可以去除任何包装材料并确保正常操作。每个护罩都配有初始调整说明，警告和扳手。补漆可以与材料安全数据表（MSDS）单独订购，可能需要特殊运输。

每个ORTEC防护罩都配有以下产品：
1.刚性支撑架
2.铰链调整说明
3.组装扳手
4.抬起眼睛和盖子约束支架
5.两个适合海外运输的重型木托盘/板条箱

  • 文献 +

  • HPULB4S1顶部装载4英寸（10厘米）超低背景护罩 +


    HPULB4S1顶部装载4英寸（10厘米）超低背景护罩
    HPULB4S1超低背景铅屏蔽包括3英寸重新处理的铅和1英寸的原始铅内层。

    护罩上的底部端口包括两个嵌套插入件，允许多种配合选项。底部通孔为3.5英寸。通过卸下中心插件，可以将其增加到5英寸的通孔。第二个插件几乎构成了引线屏蔽的整个底部，在移除时提供了8英寸的通孔。如果需要，型号LFT1可用于从护罩上移除较大的底部插件。 LFT1不是HPULB4S1的一部分，必须单独订购。

    提供较大的插件可用于客户规格可能需要的更改。这42磅。如果需要，可以在本地拆卸和加工刀片，或者将其运回ORTEC进行更换和/或修改，而无需在现场加工或更换整个防护罩。

    HPULB4S1防护罩设计用于容纳ORTEC垂直量油尺低温恒温器型号CFG-PV4，CFG-SV，CFG-LP-SV和CFG-ICS-x或X-COOLER-III。

    产品规格
    屏蔽腔尺寸  28厘米i.d. x 40厘米高（11英寸内径x 16英寸高）。
    屏蔽类型 3英寸再加工铅，1英寸原始铅内层，钢套管和渐变Z衬里。
    屏蔽规格
    		 12.7毫米（0.5英寸）低碳钢外壳
    76毫米（3英寸）再加工铅外层
                25毫米（1英寸）原始铅内层
                0.5毫米（0.02英寸）锡衬垫
                1.6毫米（0.064英寸）软铜板衬里
    支撑架材料
    		 低碳钢方管和板材。
    重量
    		 总装配量为1,134千克（2,500磅）。
    运费1,270公斤（2,800磅）。
    外部尺寸
    		 屏蔽51厘米直径x 63厘米高（20英寸直径x 24-5 / 8英寸高）。
                站立61厘米见方x高77厘米（最小）[24英寸square x 30-1 / 8-in。高（最低）]。
                组装高度139厘米（最小）至154厘米（最大）[54-3 / 4英寸（最小）至60-3 / 4英寸（最大）]。

  • HPULB4S2顶部装载4英寸（10厘米）超低背景护罩 +


    HPULB4S2顶部装载4英寸（10厘米）超低背景护罩
    HPULB4S2屏蔽是一种分顶屏蔽，设计用于CFG-SJ，CFG-LP-SJ和CFG-HJ低温恒温器。紧凑的设计导致仅需要2英尺x 4英尺的地面空间[61厘米x 117厘米]，以及打开盖子和前门的间隙。

    产品规格
    屏蔽腔尺寸  28厘米i.d. x 40厘米高（11英寸内径x 16英寸高）。
    屏蔽类型 3英寸再加工铅，1英寸原始铅内层，钢套管和渐变Z衬里。
    屏蔽规格
    		 12.7毫米（0.5英寸）低碳钢外壳
    76毫米（3英寸）再加工铅外层
                25毫米（1英寸）原始铅内层
                0.5毫米（0.02英寸）锡衬垫
                1.6毫米（0.064英寸）软铜板衬里
    支撑架材料
    		 低碳钢方管和板材。
    检测器访问插槽宽度 4.5厘米（1-3 / 4英寸）。
    重量
    		 总装配量为1,134千克（2,500磅）。
    运费1,270公斤（2,800磅）。
    外部尺寸
    		 屏蔽51厘米直径x 63厘米高（20英寸直径x 24-5 / 8英寸高）。
                站立61厘米见方x高77厘米（最小）[24英寸square x 30-1 / 8-in。高（最低）]。
                组装高度94厘米（最小）至109厘米（最大）[37英寸（最小）至43英寸（最大）]。

  • HPULB6S2F顶部或前部装载6英寸（15厘米）超低背景护罩 +


    HPULB6S2F顶部或前部装载6英寸（15厘米）超低背景护罩
    HPULB6S2F屏蔽具有最低的背景性能，其总铅厚度是传统4英寸（10厘米）厚铅屏蔽的1.5倍。 HPULB6S2F护罩设计用于HJ型低温恒温器，具有1英寸的原始铅内层 并提供顶部或前部装载样品能力。

    为简化使用，HPULB6S2F采用获得专利的顶门设计，可最大限度地减轻门的重量，并且不会在屏蔽层中产生背景光。标准门向右打开。左开门可作为特价订购。

    HPULB6S2F包括一个腔体吹扫开口，用于将LN 2 或任何其他惰性气体排放到屏蔽腔中，以置换氡气并降低背景。

    产品规格
    屏蔽腔尺寸  23厘米i.d. x 46厘米高（9英寸内径x 18英寸高）。
    屏蔽类型 5英寸再加工铅，1英寸原始铅内层，钢套管和渐变Z衬里。
    屏蔽规格
    		 12.7毫米（0.5英寸）低碳钢外壳
    127毫米（5英寸）再加工铅外层
                25毫米（1英寸）原始铅内层
                0.5毫米（0.02英寸）锡纸衬垫＆nbsp;
                1.6毫米（0.064英寸）软铜板衬里
    检测器访问插槽宽度 4.5厘米（1-3 / 4英寸）。
    重量
    		 仅盾牌〜2,000公斤（4,300磅）。
    装运重量2,100千克（4,600磅）。
    外形尺寸＆nbsp;（不包括铰链）
    		 屏蔽59厘米直径x 78.7厘米高（22英寸直径x 31英寸高）。

  • 选项 +


    关闭HPULB4S1的接头
    可以使用HPULB4S1订购3.5英寸通孔的紧密插头。有两种标准型号，PLG1和PLG2。

    PLG1 安装在3.5英寸底部端口内，紧密贴合垂直量油尺低温恒温器。

    PLG2 是一个分体式插头，安装在3.5英寸底部端口内，紧靠X-COOLER冷头。 X-COOLER系统需要一个分体式插头，以便安装在较大直径的胶囊和冷头直径之间。两件式设计允许该插头围绕冷头的较小直径部分安装。

    适用于HPULB4S1的LSLT桌面调平选项
    LSLT可以非常精确地调节护罩的水平度。使用单个六角扳手在台面高度进行调平。它可以补偿61厘米见方（5英寸/平方英寸，24英寸方形）中16毫米的地板偏差。正确调整后，型号LSLT允许护罩的双层盖子（解锁时）缓慢而轻柔地摆动到完全打开的位置，并保持在那里，允许完全，安全地进入计数室。

    DS30杜瓦调平架
    提供高达15厘米（6英寸）的垂直高度调节，并配有隔振垫，可最大限度地减少探测器的微音。

  • 订购信息 +


    模型 描述
    HPULB4S1 顶部装载用于CFG-PV4，CFG-SV，CFG-LP-SV和CFG-ICS-x低温恒温器以及X-COOLER-III的铅屏蔽。
    HPULB4S2 用于CFG-SJ，CFG-LP-SJ和CFG-HJ低温恒温器的前部或顶部装载导线罩。
    HPULB6S2F 用于CFG-HJ低温恒温器的前部或顶部装载导线罩。
    LFT1 用于从HPULB4S1导线护罩上拆下9“底板的提升工具。
    PLG1 单片，紧密插头，用于HPLBS1铅护罩中的垂直量油尺低温恒温器。
    PLG2 HPULB4S1导线护罩中的X-COOLER冷头两件式紧密插头。
    LSLT 表顶级别选项。仅限HPULB4S1。
    DS30 杜瓦架子。仅限HPULB4S1或HPULB4S2。
      垂直款6英寸厚度超低本底铅室选项。可联系工厂获得更多信息。
