探测器接口模块（DIM）

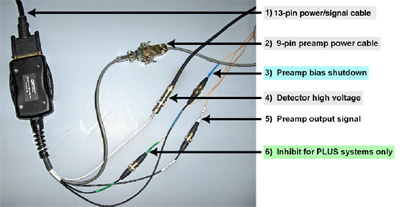

Radiation Detector Interface Module DIM
  • 为HPGe或NaI探测器提供高压
  • DSP系统的单电缆连接
  • 310克便携式系统
  • 高抗冲ABS塑料外壳

对于较旧的非ORTEC或非SMART-1探测器，探测器接口模块（DIM）用于为HV和前置放大器供电，并为HPGe探测器提供预热保护。 DIM采用高抗冲ABS塑料外壳，带有配合连接器（HV，偏置电源关断，能量输出，前置放大器电源和抑制输出）的飞线，可连接现有的探测器电缆。

以下DIM支持非SMART-1探测器系统：
  • DIM-POSGE;适用于任何非SMART-1正偏置HPGe探测器。
  • DIM-NEGGE;对于任何非SMART-1负偏压HPGe探测器。
  • DIM-POSNAI;对于任何正偏置NaI探测器。

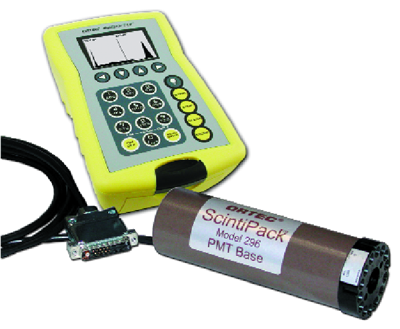

DIM-296 Option for 14 Pin PMT NaI Radiation DetectorsDIM-296 Option for 14 Pin PMT NaI Detectors
DIM-296选件可替代带有标准14针底座的NaI探测器的DIM-POSNAI。 DIM-296是一个296 ScintiPack，带有一根电缆连接，长度为10英尺，可直接连接仪器。
  • 对于采用符合标准14针插座的10级PMT的闪烁探测器
  • 方便，单线连接直接连接到仪器
  • 内部可调节高压偏置电源消除了高压电缆
  • 有源偏置网络可在高计数率下最大限度地减少峰值漂移
  • 便携式应用的低功耗（240 mW）

  • 资料 +

  • 产品规格 +


    外形尺寸
    		 DIM： 12 cm x 8.2 cm x 3.3 cm（4.7 in.x 3.2 in.x 1.3 in.）。
                DIM-296：直径5.6厘米（2.2英寸）x 17厘米（6.7英寸）长。
    重量 DIM：   净重< 240 gm（0.5 lb.）。运送1.21千克（2.6磅）。
                DIM-296：净重0.5千克（1.1磅）。运送1.2公斤（2.6磅）。
    性能 DIM-POSGE：输出+500至+5 kV，100 M Omega;阻抗。
                DIM-NEGGE：输出 500至- 5 kV，100 M Omega;阻抗。
                DIM-POSNAI：+100至+1800 V，600micro; A低于1000 V，300micro;最高1000 V以上

    连接器
    DIM-POSGE
    和
    DIM-NEGGE
    		 前置放大器功率：9-PIN D母头最大1 W;（+ 12 V，–12 V，+ 24 V，–24 V，2 GND）
                模拟输入： BNC公头
                偏压保护： BNC公头
                偏压：SHV（HV）母头
                TRP抑制输出/重合门在： BNC公头（功能是软件选择）
    DIM-POSNAI 前置放大器功率：9-PIN D母头最大1 W（+12 V，–12 V，+ 24 V，–24 V，2 GND）
                模拟输入： BNC公头
                偏见： SHV（HV）母头
                符合门：BNC

  • 订购信息 +


    模型 描述
    DIM-POSGE 探测器接口模块，用于非SMART正偏置HPGe探测器。请联系工厂以使用-Plus选件检测器。
    DIM-NEGGE
    		 检测器接口模块，用于非SMART负偏压HPGe检测器。请联系工厂以使用-Plus选件检测器。
    DIM-POSNAI 检测器接口模块用于正偏置NaI检测器
    DIM-296 296 ScinitPack高速PMT基板，可与digiDart，digiDART-LF，DSPEC jr 2.0，DSPEC LF或DSPEC Pro配合使用。
